☆受信性能の対策(その3)

　　IC-726はCWフィルターが1個しか装着出来ません。

　　それも9MHz台ですから、良好なスカート特性など、とてもとても。

　　このあたりは、当初から455kHz段にもフィルターを装備できた、競合

　　機であるTS-690に軍配が上がります。

　　IC-726の後継機種IC-729では455kHz段のIFを追加し、ここにSSB用の

　　セラ・フィルを追加することでPBTを実現しましたが、CWフィルター

　　は考慮されませんでしたので、やはりTS-690に軍配が上がりました。

　　このような普及機は混信除去機能が少なく、フィルターも数多く装着

　　できませんので、9MHz段よりは455kHz段のIFに一発入れるべきです。

　　確かに、8～9MHz台のフィルターの方が安価で小型ですが、無線機全

　　体で考えると、実用性に乏しい機器になってしまいます。

　　以前、TS-570を使用した事がありますが、全般的に基本性能の高い無

　　線機でしたが、スカート特性の良好な455kHz段のフィルターが装着不

　　可能でしたので、長く使用する事はありませんでした。

　　まぁ、今回のIC-726は「中野」にコロがっていた中古のブツですので、

　　設計上の細かい事は言わずに、手を入れて「実用性」を高める事にし

　　ましょう。

　　さて....

　　CWフィルター選択度については、500Hz巾が一般的かと思います。

　　14MHz以上のハイバンドなら、これで十分ですし、間違って250Hz巾の

　　フィルターでコンテストに参加しようものなら、悲惨な目に遭います。

　　しかし、7MHz以下に下がると500Hzでは使い物になりません。

　　「並のパワー」でランニングしている局同士が、お互いにスキップし

　　ていて聞こえないため「近接周波数」で運用している場合があります

　　が、こういう場合などは250Hz巾の出番です。

　　しかし、移動運用先でプラグイン式のフィルターを交換するのは面倒

　　なので、250/500Hz巾を両方とも実装する事にしました。

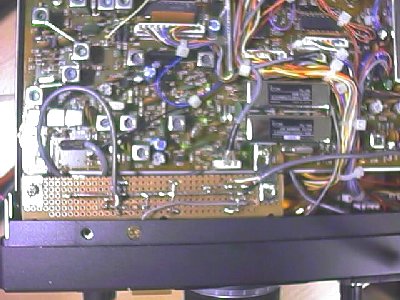

　　☆ケース内の隙間に増設した250Hz巾フィルター。

　　250Hzフィルターとダイオード・スイッチの部品を、ユニバーサル基

　　板に盛り付け、ケースの隙間に取り付けます。

　　さらにフィルター切替回路を改造し、IC-726のモード切替スイッチが

　　「CW」では「500Hz(FL-100)」、「CW-N」では「250Hz(FL-101)」が挿

　　入されるようにしてあります。

　　さて、効果はどんなものでしょうか。

　　たまたま、KCJコンテストが行われていますので、7MHzを聞いてみまし

　　ょう。

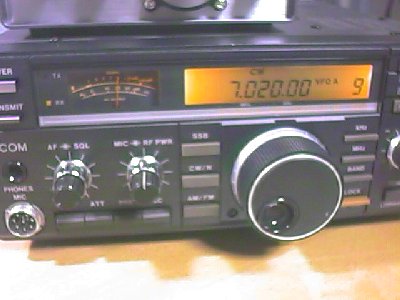

　　☆7020.00kHzでS9の信号を受信する。(MODEはCW、500Hz巾)

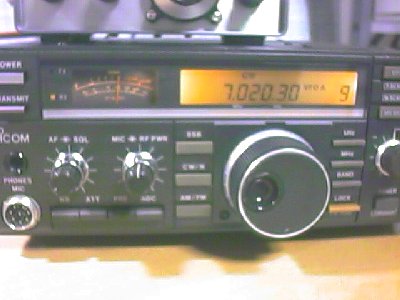

　　☆そのまま300Hz離調しても、S9。

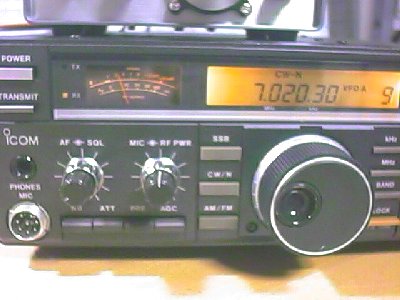

　　☆フィルターを切替える。(MODEはCW-N、250Hz巾)

　　S9の信号を300Hz離調して受信した際、500Hz巾のFL-100を使用してい

　　る場合の信号強度は「そのまま」ですが、250Hz巾のFL-101に切替え

　　ると、S3まで減衰しているのが、写真のメーター指示値で読み取れる

　　でしょう。
