「温故知新」なんていう言葉がありますが、今回はオリジナルを小馬鹿に
すると痛い目に遭う....と言う「オハナシ」です。

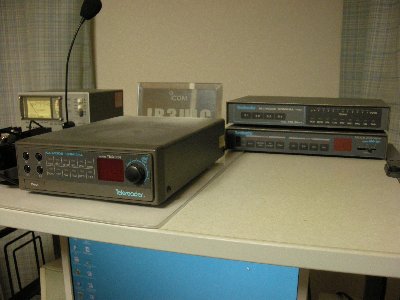

☆もはや化石。でも鎮座。
私のRTTY遍歴は、PC-8001とXR-2211に中古のFL-101/FR-101という設備で
始まりました。
機器調整のため、ずいぶん時事の英文を読んだお陰で、就職の英語試験で
苦労する事は全くありませんでした。ただ、PLLタイプの同調のクリチカ
ルさと、NECのノイジーなPCには悩まされたものですが。
続いて東野のアクティブ・フィルタータイプの端末を中古で手に入れまし
たが、仕事がQRLLとなるとともに転勤が重なり、活用する事はありません
でした。
ごらんのTNC-24MKUとHM-101は転勤先の東京・トヨムラで購入したもので、
TNC-231は帰阪後にニノミヤで購入したものです。
HM-101なんて20年前に西伊豆スカイライン移動で大活躍しましたが、昨今
のRTTY移動運用ブームを見ていますと、何とも言えないものがありますね。
なにしろ移動運用と言えども、当時の交信相手はWかEUだけでしたから。
☆固定局を再開できればと思い。
東京在住時代、いつか固定局を再開しよう....とコロナの上にあった店で
購入して大改造したのが、このCO-1303Dです。
タッチの差で1303Gを買い損ね、秋葉原中を探しても無かったので諦めて
1303Dの改造となりました。
時が経て、東京から大阪、そして奈良に転居してkW局を開設した際には、
TNC-231と共にWWで活躍しましたが、今は「隠居の身」となっています。
で、当時は気をつけないといけないのは、「CRTの焼きつき」でした。
ST-6タイプのデモジュレーターの入力に信号を供給しておかないと、オシ
ロのCRTの中心に「焼きつき」が生じてしまうのです。

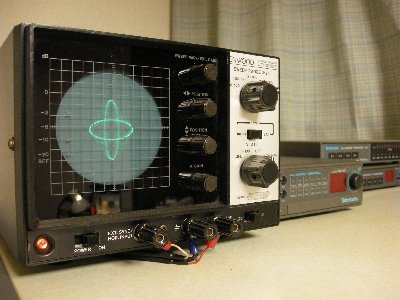

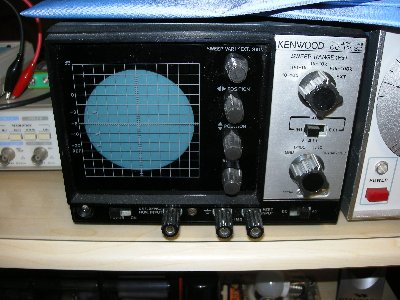

☆この状態なら大丈夫。
信号が入っていれば、焼きつきの心配はありません。

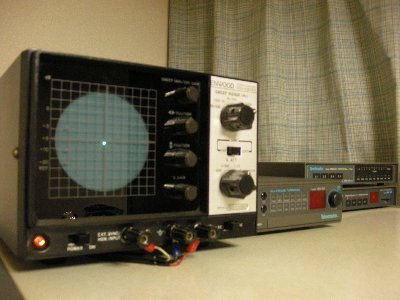

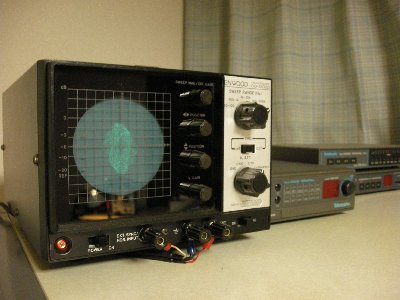

☆しかし、無信号となると。
この状態で放置すると、焼きついてしまいます。
うたた寝から目を覚まし、電源を切らなければなりません。
しかし、冬のDXingはMMTTYとファン・ヒーターの登場で、かなりイージー
になりました。
CRTの焼きつきや、不完全燃焼による一酸化炭素中毒の危険が大幅に減少
したのですから。
で、便利な世の中になり、シッカリと「抜かって」しまいました。

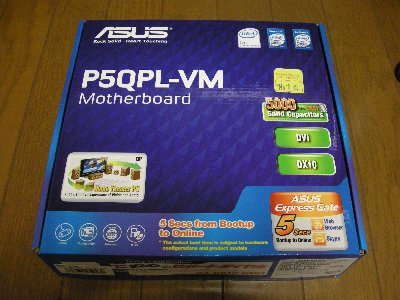

☆こんなマザーだと。
これはASUSのマザーボードです。
安物ではありません。
オンボード・オーディオが搭載されており、オーディオ・カード機能が搭
載されていまから、当然、使っちゃいますよね。

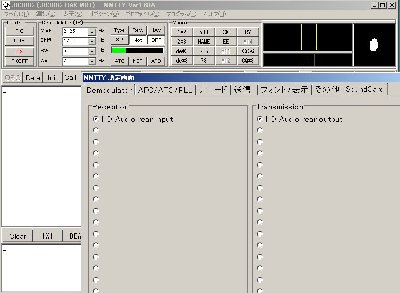

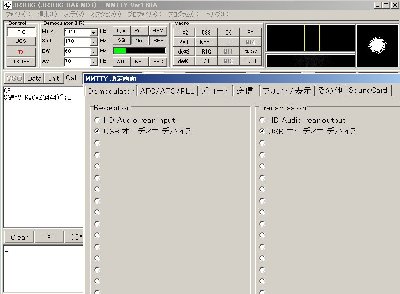

☆しかし、入力が無信号時でも。
御覧のように、XYスコープが元気に反応しています。
「焼きつき」の心配がありません....って言ってる場合じゃありません。
と言うのも、オン・ボードのオーディオは、内部ノイズが大きいのです。
ISAバスのサウンド・ブラスターでも、この100倍はマシでした。

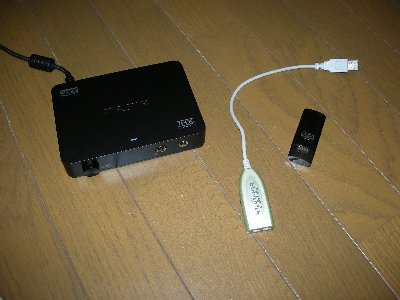

☆その回避を図るが、名門の製品でも。
右の写真の右端の小さなものがサウンド・ブラスターのUSBタイプです。
しかし、名門の割にはノイズが多く失格です。

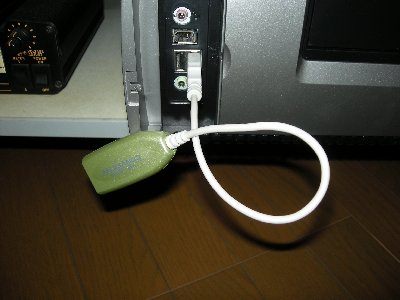

☆意外と安物のUSB音声アダプタの方が。
安物の方が結果は良かったのです。
これは、意外でしたね。
しかし、ボディ・エフェクトがあり、動作が不安定な事も解りました。
kW固定局で実用に供するには難があります。

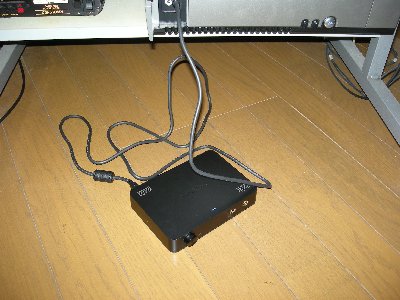

☆では、外付けのアダプタでは?
オンキョーの話題のブツを試してみたかったのですがWindows7と相性が悪
いようで、日本橋の量販店の店頭に在庫はありません。
そこで、サウンド・ブラスターの廉価な外付けUSBオーディオを試用して
みました....

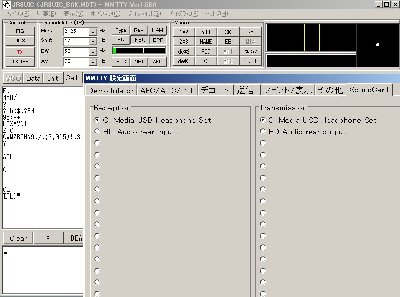

☆見覚えのある、なつかしい画面が。
御覧のようにXYスコープは「点」になりました。
そして忘れていたものを思い出しました。
以前のMMTTYの「無信号時」が、こんな状態だったことを。
IRQの設定などでサンザン苦労したISAバス時代のサウンド・カードも思い
出しましたが、オン・ボードでは無く、独立したサウンド・カードは、PC
筐体内といえども、意外とノイズに強かったようですね。
冒頭で「温故知新」などという言葉に触れましたが、便利さに甘えて能率
が落ちている事に、常に気を付けなければならないということを、改めて
思い知らされた「サウンド・カードの交換」でありました。

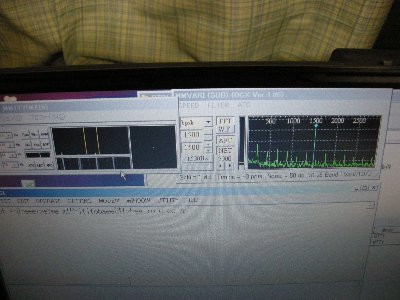

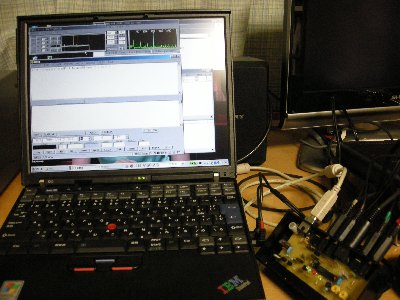

☆ついでに....
ある方が頒布しているインターフェースの無信号時を確かめた結果です。
かなり酷い結果となりました。
おそらく、USB/シリアル変換の機能部分とオーディオ信号のGNDが共通で
あるからノイズが乗っているのでしょう。
国内QSOならまだしも、これではDXには使えません。早速、改善するべく
作業にとりかかりましよう。
blogのタイトル「秋休みの工作」は、まだまだ続く事になりそうでありま
すね。
