最近では、ノートPCじゃなくデスクトップPCですらシリアル・ポート(COM
端子)が装備されなくなりました。
単品で買うマザー・ボードでも、1ポート付いていたらマシという時代に
なってしまいましたね。
もう、USBをメインに考えなければならない時代となったようです。
USB/シリアル変換は、FTDI社のチップを使えば自作も可能ですが、表面実
装の小さなチップで自作するのは肩が凝ります。
まだ年金生活者じゃありませんので、自分の「労働時間単価」を考えて、
適宜、既製品を導入するのも悪い選択じゃ無いでしょう。
年金と言えば、公的年金って、なんてズサンなんでしょうね。
死んだ家族の死亡届を出さずに年金を受け取り続けていた「詐欺」野郎が
世の中にイッパイ居るようですが、そんな奴の年金受給権は剥奪するべき
でしょう。
年金が無くても「塀の中」に収容されれば、死ぬまで生活が安定しますよ。

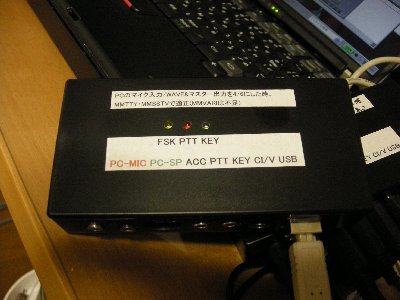

☆安い、USBタイプのアダプター。
円高なので、microHAM社の「USB Interface V」やRIGblaster社の「Plug
& Play」などを買い込もうと思っています。
ただ、1台のPCのUSBポートに、これらのアダプターを複数台使用する事が
出来なければ、私の目的に合致しません。
ちょいと調べてみると、こういうアダプタはFTDI社などのチップを使用し
ているようで、ツールを使用してチップのシリアルナンバーを書き換えれ
ば、何台でもパラにぶら下げることが可能なようです。
そこで、安いUSBアダプタで実証実験をしてみました。

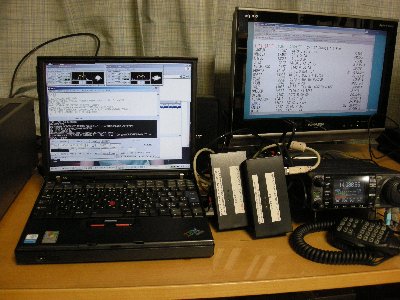

☆実験は、こんな風に。
「腐っても鯛....」じゃなく「腐ってもIBM....」のPCに、比較的安いUSB
アダプタを2台接続しました。
1台しか認識しないと思っていたのですが、あっさり2台とも認識してしま
い、出だしから拍子抜けになりました。

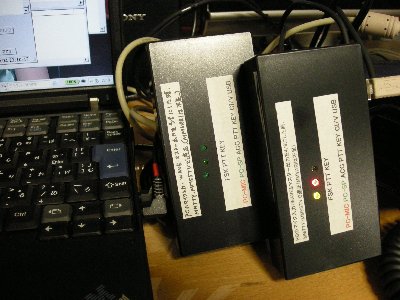

☆SO2Rと設定したRTCLの、MAIN-MODEM側。
こちら側は、動いて当たり前でしょう。

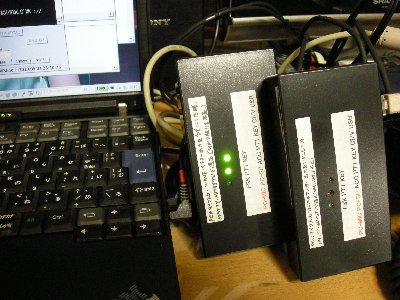

☆SO2Rと設定したRTCLの、SUB-MODEM側。
RTCLのRADIO-1とRADIO-2を切り替えるだけで、期待通りの動作をしました。
これじゃ面白くありませんねぇ....(笑)。
いや、これなら、もうレガシー・ポートを温存する必要はありません。
間もなくUSB3の時代も来ますが、無線機器や周辺機器の制御のためにPCにシ
リアル・ポートを用意する時代も過去の話となるでしょう。
....と言いたいところですが、2台のアダプタはバージョンが違います。
ひょっとしたら使用しているFTDI社のチップが違うから、別々の機器だと認
識したのかも知れません。
判断は、ご自分の責任で、どうぞ。

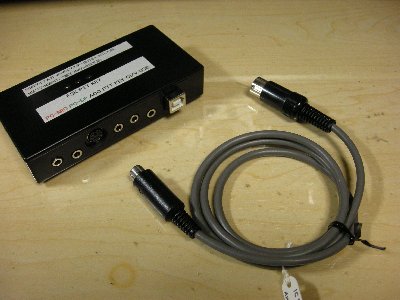

☆接続ケーブルぐらいは作ります....。
と言いたいところですが、こんな工作をすると自らの老眼を再認識させられ
る結果となります。
Mini-DINや、13Pの標準DINプラグの半田付けが難しくなってきました。
「こて」の位置と、「対象物」の位置を立体的に認識することが、難しくな
ったようです。
しかし、そこは人生経験。「心眼」で何とかなるものですね。(笑)
ただ、このケーブルではリニアを稼動出来ないので、別の方法を取ることに
しました。

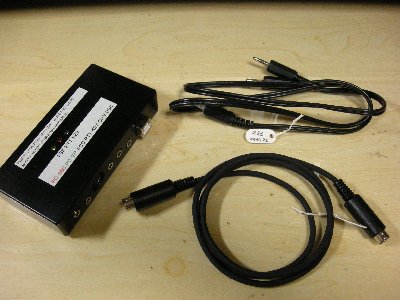

☆これなら、リニアを使えます....。
まず、下段のケーブルから。
PSKやSSTVなどのAFSKは、IC-7000のACCジャックじゃなく、DATAジャックを
使うようにします。
ケーブルは、6PのMini-DINの4つの端子を相互接続します。
ただし、これだけではFSKが使えません。
次に、上段のケーブル。
RTTYをFSK運用するために、「ミニ・ステレオ〜ミニ・モノラル×2」のケー
ブルを用意します。
EXTFSK.DLLで、FSKをDTRに出すようにすれば設定は完了ですね。
今回の実験で使用したアダプタは、JN2AMD氏が作成し頒布しているものです。
AUDIOラインにはトランスが入っていませんので、状況によりAFSK時には廻
り込みが発生するかも知れませんね。
また、今回、使用した無線機はIC-7000ですが、このような小型機に各種の
接続ケーブルを繋ぐと、思わぬ不要輻射に悩まされることがあります。
コンパクトに纏めた機器は、それなりに弱点があるものです。
所詮は車載機....だと考えれば、クルマのような鉄の箱(シールド・ルーム)
の中で使うのが「標準環境」であるのかも。
ま、あと1年ほど経って、IC-7000でアナログのTV放送が視聴できなくなれば、
そんなことは気にする必要も無くなるのでしょう。
