☆インターフェース

　　りますので、いくつか自作して使用しています。

　　このようなインターフェース。不思議と、国産の既製品は見かけず、む

　　しろ外国の製品に秀逸なものがあります。

　　日本のアマチュア無線家は電話ゴッコが主体ですが、諸外国のアマチュ

　　ア無線家は、デジタルモードなど技術的に高度な通信実験を楽しむ人の

　　比率が多いからでしょうか。

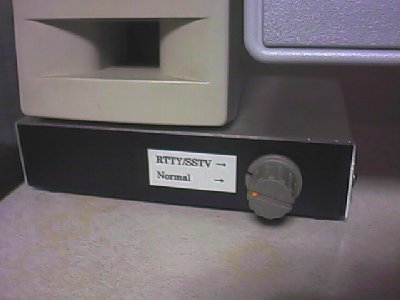

　　☆固定局用の現用インターフェース

　　タカチのケースに組み込んだインターフェースですが、PCのサウンド出

　　力をノーマルな状態でスピーカーから鳴るせられるように、切替スイッ

　　チを付けてあります。

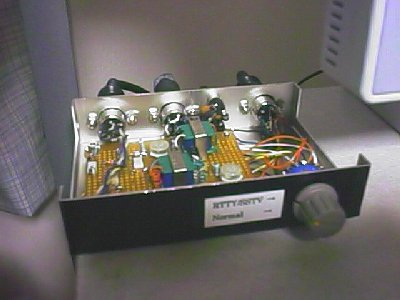

　　☆内部は、こんなもの

　　何のタネも仕掛けもありませんが、これだけでCW/RTTY/PSK31/SSTVなど

　　の運用が「手軽に・安定して」楽しめます。

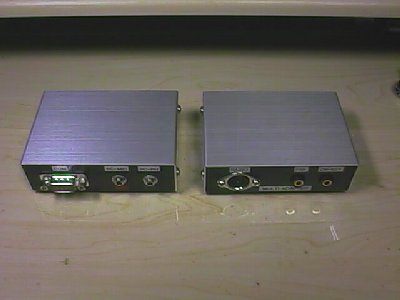

　　☆移動用やSO2R用に小型のインターフェースも作ってみました

　　ノートPCを使用する移動運用時や、無線用に増設した専用サウンドカー

　　ドを持つPCでのSO2R運用などを想定した、小型のインターフェースを作

　　ってみました。

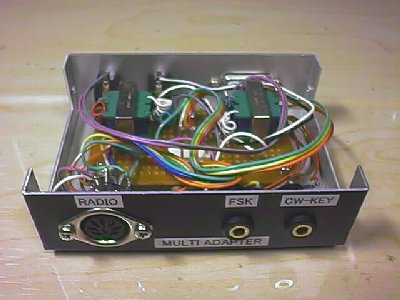

　　☆内部は、こんなモノです

　　こちらも、トランスとフォトカプラーによるアイソレートで、基本的

　　な内容は固定現用機と同じです。

　　自作する場合は電流制限抵抗の定数を大胆に加減できますから、大仰

　　にフォトリレーまで用意する必要はありません。

　　内部は最短距離で配線してませんが、特に問題はありません。

　　たったコレだけのものですが、守備範囲はかなり広いインターフェー

　　スになっています。　　

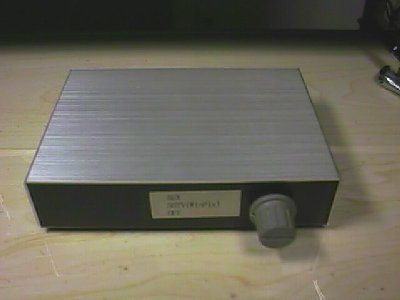

　　☆ジャンクボックスの中には、こんなモノもありました

　　これは、Winpix-proというソフトの使用者向けに頒布された基板を使用

　　して作成したインターフェースです。

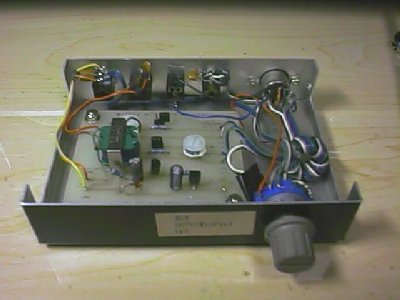

　　☆エッチングされた基板が綺麗

　　パターンを起こした基板で製作すると、さすがに見栄えが綺麗ですね。

　　しかし、このアダプターには弱点がありました。

　　サウンドカードからの出力をダイオードで検出して、無線機のスタンバ

　　イ回路を動作させる仕組みになっていますが、この機能が災いして移動

　　運用時には50Wですら廻り込みを起こす場合がありました。

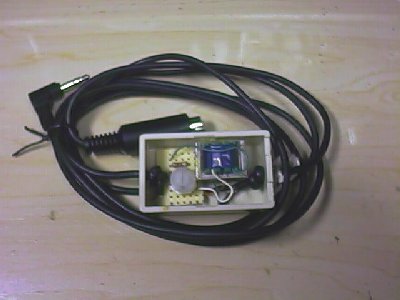

　　☆USBIF4CWと組み合わせるならば

　　USBIF4CWでFSKキーイングをする際に、PCへの音声入力系統からの廻り

　　込みを防止するためのインターフェースです。

　　どちらも無線機を収容するバッグの片隅に入りますので、移動先では

　　常にRTTYの運用が可能となっています。

　　このような小道具の製作は、「天気の悪い休日の午後の暇つぶしに」

　　にピッタリですね。
