Icomの無線機をPCでコントロールする場合、CI-Vという規格のインター
フェースが必要です。
純正品にはCT-17がありますが、圧倒的多数の人々は、こういう「簡易
型」のインターフェースを使っているんじゃ無いでしょうか。

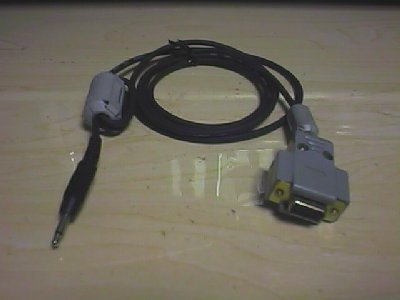

☆よく見かける「簡易型」CI-Vアダプター、でもIcomの純正品
この、サードパーティー製品っぽく見えるインターフェース、実は純正
品です。IC-746用のPCコントロールセット「RS-746」のハード部分です。
→z-LogやMMTTYL、Hamlogなどでも問題なく作動します。
巷には、CI-V対応と謳ったソフトウェアが山ほどがありますが、このよ
うな電源不要のインターフェースでは正常に働かないプログラムもある
ようです。
☆最近の主流はUSB接続です
最近のPCは、シリアルポートが無くなりつつあります。
ASUSのマザーボードでは1つ、各社のノートPCではゼロなのが普通です。
てなことで、携帯電話のアダプターを改造してUSB接続のCI-Vを使用し
ている例も少なく無いでしょう。
写真は、通称「東大のインターフェース」です。受験生にあげたら歓ば
れそうな名前ですが、東大のアマ無線クラブがハムフェアで頒布してい
たアダプターでありまして、決して最高学府への護符ではありません。
→東大のz-Logは勿論、MMTTYやHamlogでも問題なく作動。
東大のインターフェースは、PCからシリアルポートが無くなりつつある
世の中の流れを汲んだ、考え方として正しい機器だと思います。
ご覧のようにコンパクトで便利なんですが、RFの廻り込みに弱く、特定
のバンドではインターフェースから放射されるノイズでノイズフロアが
持ち上がります。
このように完成度で劣りますので、手放してしまいました。

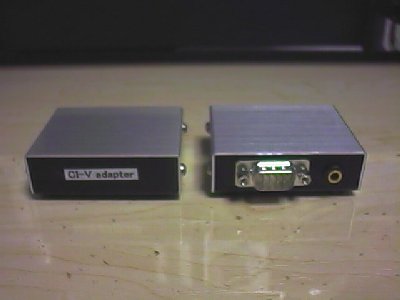

☆MAX232を使ったインターフェース
私は、固定局では、こういうタイプのものを作って使用しています。
MAX232などで構成されていますが、ミソは2ポートにしてあること。
(MAX232は、レベルコンバート機能が2回路入っている)
1台のトランシーバを、2つのロギングソフトで同時使用できます。
原典は月刊59誌の記事ですが、フォトカプラでアイソレートしてみまし
た。もちろん、気になる放射ノイズなどはありません。
→ある特定のソフト以外は問題なく作動。
☆移動運用向けに小型のタイプも作ってみる
タカチの小型ケースに収めてみました。
裏面です。電源端子がありません。
そして、中味です。
デュアルポートのアダプターは外部のDC12Vを必要としますが、このア
ダプターはRS-232のRTS信号を流用し外部電源の供給を不要としました。
RTS信号を、そのままMAX232の電源として供給しても大丈夫でしたが、
念のために三端子で5Vに降圧してあります。
普通のソフトウェアを使う限り、電源をRTSから取っても全く問題があ
りません。
☆シリアルポートの増設
これは、以前に購入し永らく使用していたPCIバスの2シリアルボードで
す。(今は無きJustyブランドのJIF02-GTR)
難は、RTS制御がEXTFSK.dllに依存することです。
さらにシリアルポートを追加したくなり、新たに廉価版のシリアルボー
ドを購入(AREAのSD-PCI9835-2S)。PCの空きPCIスロットに装着してドラ
イバをインストールしてみましたが、各種ボードのドライバをインスト
ールする順序の要求が厳しく、また、RTS制御が利かないので私の目的
には合致しませんでした。
そこで、各社のシリアルボードを調べてみると、RATOCやI/O-DATAの製
品は、仕様として複数枚数の併用を保障している事がわかりました。
しかし、どちらの製品もソレなりにオネダンが張ります。
先日、たまたま日本橋の「関西資本の虎の店」でI/O-DATAの製品が放出
されているのを発見しましたので、4枚も買い込みました。
☆高価なものは値打ちがある
「腐っても鯛」とか「中古でもメルセデス」と言われるのかどうか知り
ませんが、この素性のはっきりしたPCIバスのシリアルボードは、複数
枚でも非常に簡単に増設することが出来ました。
私の「古い、非力だ」と言われたPCも、なんと6シリアルポートになり
ました。
ボードを交換しシリアルポートが増えてから重要なことが起こりました。
私の環境では、RTCLがVer4になって以降、CI-V経由の周波数・モード取
り込みが正常に働かなくなっていました。
しかし、この新しいボードのシリアルポートを経由してCI-Vで接続する
と、あっさりと完璧に動作したのです。
(もちろん、入れ替えの前後で他のソフトは変化なし)
どうも、RTCLはシリアルポートのハードかドライバと相性問題がありそ
うですね。
ちなみに、ASUSのマザー上のシリアルポートは相変わらずもダメです。
☆そこまで原因が解ると、応用が効く
最近のノートPCはシリアルポートが無いので、写真のようなUSB/Serial
コンバーターが重宝されます。
私もArvelの製品を購入し、ノートPCでロギングする際はEXTFSK.dllを
使用して快適にFSKキーイングやPTT制御をしていました。
しかし、このコンバーターで作るシリアルポートにつないだCI-Vアダプ
ターでは、やはり、RTCLだけ動作が不安定です。
また、このようなコンバーターは一般的にスケルトン構造になっており、
アマチュア無線家には大敵の「ノイズ放射」の問題があります。
☆ついに、見つけてしまいました
よくあるUSB/Serialコンバーターとは一線を画す形状の製品ですが、機
能としては同じ働きをするものです。(RATOCのREX-USB60F)
回路部分がスケルトン構造ではありませんので、それなりの期待を込め
て購入したのですが、これがアタリでした。
放射されるノイズレベルが、各社のコンバーターとは全く違います。
さらには....
あの、シリアルポートと相性があるRTCLが、正常に働いたのです。
今までの事が、何もなかったかのように....。
大幅なバージョンアップの後、動作が不安定になったRTCL。これからも
使い続けたかったので始まったCI-Vとの格闘。
時間と手間と多少の出費がかかりましたが、何とかRTTTYコンテストの
SO2R運用が安定して行えるようになるとともに、PCの周辺機器から放射
されるノイズやRFの廻り込みも減少し、一石二鳥の「問題解決」となり
ました。
