「マイクロ帯の入り口」ぐらいである1200MHzや2400MHz用帯の機器は、マキ
電機のトランスバーターを使用しています。
これらは「ウナギの寝床」のようなケースに統一された製品群ですが、周波
数帯が高くなるにつれ「お値段」も高くなります。
そんな周波数帯で運用している方は「マイクロ波が大好きな人」以外は殆ど
居ませんので、私の運用状況からコストパフォーマンスを推し量ると、マイ
クロ波は2400MHzあたりまでかなぁ....といったところです。
さて、その中味は「匠の芸術品」のような作りなので、時々は調整・整備し
てやるのが「いつも気持ちよく使う」ための必須条件なんでしょう。
☆「黒猫」で、やりとり。
このマイクロ波の機器メーカーは小さな会社です。
全国津々浦々どころか大阪にすら営業所がありませんので、「黒猫」に運ん
でもらい、本社で整備を実施します。
今回は、運送期間も含めて、約二週間で点検整備が完了しました。

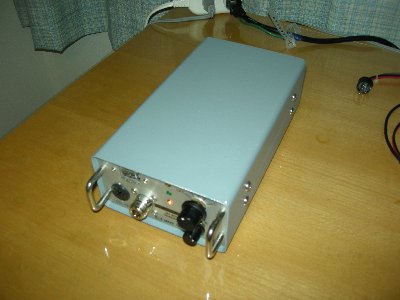

☆まず、一台目。
UTV-1200B2Pを保守点検するとともに、機能強化を図りました。
ちょいと以前ですと、1200MHzでの交信で「トランスバーターを使っている」
と言うと、頼みもしていないのスプリアスがあるだとかナンだとかと、難ク
セを付けてくる方が居ました。
見通し距離のSHFなら、そんなもんが聞こえるのはアタリマエの話なんです
が、V/U/SHFとバンドが上がるたびに増加する「電話級のつまらん御仁」に
付き合うのも疲れます。Hi
よって、コンテストぐらいしかV/U/SHF波のバンドには出なくなりました。

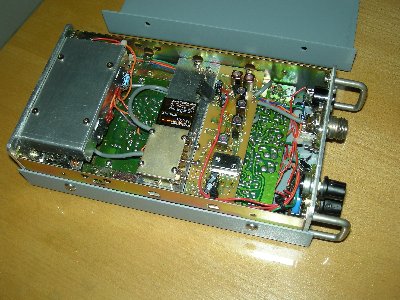

☆周波数の安定化。
PLL方式の周波数安定化を実施しました。
原発振が水晶だと、受信から送信に切り替わった瞬間のQRHが感じられます。
昔のUゾーンの局の「ピョー・ピョ・ピョーピョ....」じゃありませんが、
CQの安売りをするコンテストでは耳障りでしょう。
もう、UTV-1200B2P自体の販売が終了し、従来のTCXOを逓倍する安定化改造
サービスも終了していました。
最近は、水晶原発振を逓倍した後の段階を、別途TCXOとPLLでロックする方
法で安定化するように変わっています。
外部から、精度の高い基準周波数を注入できるのがミソのようですが、そこ
まで高精度である必要がありませんので、外部注入は省略して改造してもら
いました。

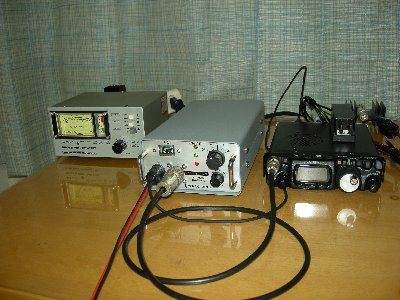

☆トータルでも、かなり安定化しました。
UTV-1200B2Pの原発振の安定化と共に、親機のFT-817のPLL基準発信もTCXO化
して安定化しましたので、当局の1200MHzの電波も相当安定化したことにな
ります。
ただ、モニターしてみるとPLLでロックした信号より単純に原発振を逓倍し
た信号の方がトーンが綺麗なようで、このあたりは痛し痒しなところかも知
れません。

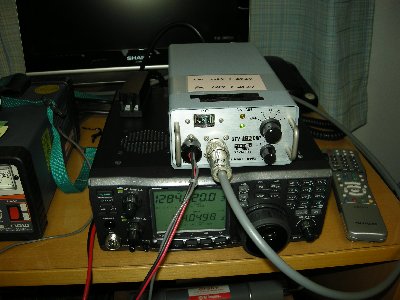

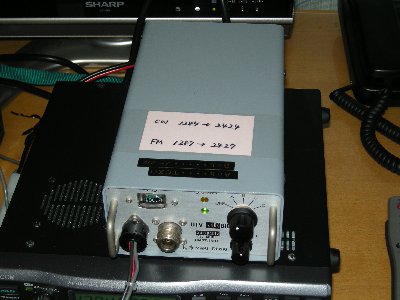

☆次に、二台目。
UTV-2400B2Pの整備も実施しました。
昔は電子レンジと言われていた2400MHz。
今は無線LANや何やらでバンド中が無茶苦茶になってる周波数帯です。
最新技術の無線LANなどが跋扈する周波数帯で細々とアナログ通信をやって
いると、ホリエモン....じゃない、「21エモン」という古い漫画のストーリ
ーを思い出しませんか?(Hi)

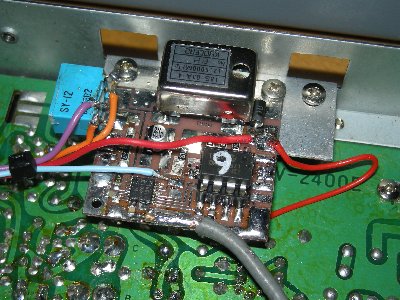

☆古典的な、周波数安定方法。
こちらは、ハイバンドなので以前から「高価」なTCXOを入れてあります。
高価な値段だけの「効果」は、確かにありますね。
500Hz幅のフィルターを使用してCWを聞いていると、TCXOを使用していない
方の信号を捕らえることが難しくなります。
「江戸むらさき・特級」のCFじゃありませんが、QRHする信号が通過列車の
ように500Hzのパスバンド内を駆け抜けてしまうからです。
混信も無い2400MHzでナゼCWフィルターが必要かと言うと、無線LANなどから
の混信を避け、了解度を上げるために必要なのです。
☆小さな対策、大きな負担。

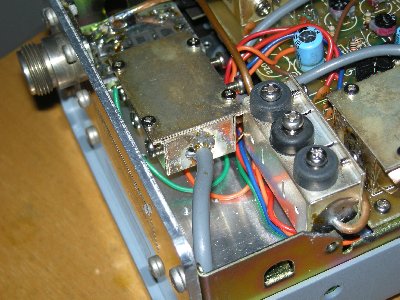

送信側のみならず、受信側もキャビティーによるBPFを装備してあります。
その効果は....、未知数ですが。Hi
ホンの小さな無線LANなどからの妨害に対する対策ですが、ちりも積もれば、
無視できない負担になりますよね。
☆無事、完了。
今回の保守で、我が家の無線設備の原発信は全てTCXO基準となりました。
自慢するほどのことでもありませんが....ねぇ。
まぁ、周波数の確度や安定度を上げることは悪くはありませんが、それは男
のロマン....のようなものを一つずつ失っていくような気もしないわけでは
ありません。

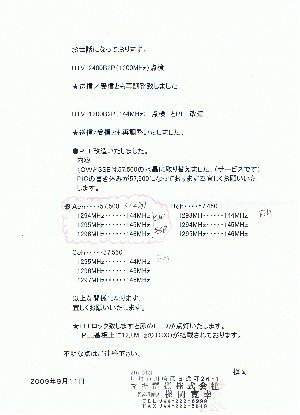

☆保守・改造の明細。
時代と懐に合わせて成長するトランスバーターですが、さて、次の不定期保
守点検は一体いつになるんでしょうか。
