音質改善したIC-726で、優勝間近なプロ野球の「阪神戦」実況中継を聞
きながら、暇つぶしで周辺機器を作ってみました。

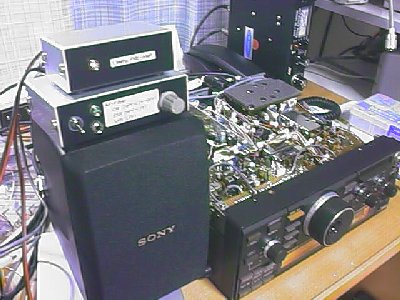

☆今回の小道具は、この二つ。
スピーカーの上にアルミケースが二つ乗っていますが....。
上は1.9MHzのプリアンプでして、中味はFCZ研究所のキットが礎です。
コイルなどを取替え、対応周波数を大幅に変更しました。
このプリアンプを、自宅の50%短縮ダイポールに接続して使用してみま
したところ、利得以外にも大きな効果がありました。
20dB程度の利得と、プリアンプに付いている同調回路が「静かな」状
態を作るようです。

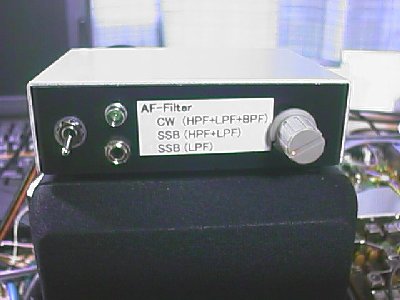

☆今回の主役です。
これもFCZ研究所のパッシブCWフィルター・キットを利用したものです
が、SSBでも使用出来るように工夫したものです。
このフィルターはHPF-LPF-BPFの3段構成になっていますので、途中段か
ら信号を取り出し、ゲインを揃え、SSBフィルターとしています。

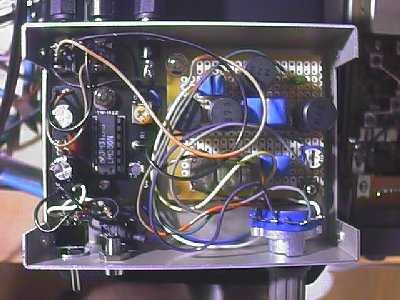

☆内部の状態。
CWフィルターとした場合の中心周波数は約800Hzですが、BPFにコンデン
サーを追加して、概ね600Hzとしてあります。

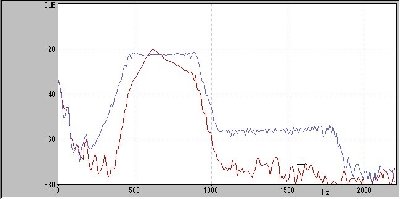

☆250Hzフィルターと併用した場合の特性。
AGCが効いた状態での「総合受信特性」でありますが、実際の受信状態
での聴感に近い値かとも思います....。
私のIC-726は、「NHKラジオ深夜便」を聞くための「ラジヲ」として音
質改善してありますので、このようなAFフィルターの効果は明白です。
また、狭帯域フィルターを挿入したときに発生する「パスバンド・エッ
ジのイヤらしさ」が軽減される効果は、大きいものがありますね。

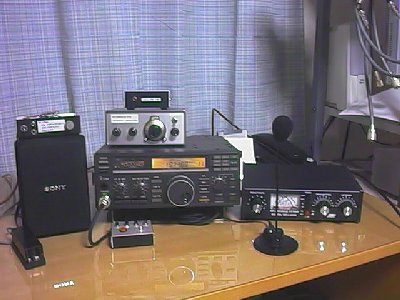

☆1.9MHz用ラインは、このように完成。
IC-726が発売されていた頃に、現在のアンテナとHL-1Kがあったら、メ
ンコ集めも「さぞかし」進んでいた事でしょうネ。
