以前、IC-706GMKⅡ(型番は、そうでしたっけ....)で、夜間の7MHzを
受信した際に幻滅して以来、モービルサイズの小型機を避けて通るよ
うになりました。
しかし、このIC-726は、「四谷放送局技師」の高木さんの文献による
と、意外とマトモだと言う事のようですが、確かにモービルサイズの
無線機とは一線を画しているようです。
事実、我が家の貧弱なアンテナ(3.5MHz→フルサイズ逆V、7MHz→20mH
ロータリーDP)では、夜間のローバンドもシッカリ受信できています。
そして、必要は無さそうですが、手元には目黒在住の1990年頃に秋葉
原や横浜のエジソンプラザで買い揃えたプリセレ用の部品ストックが
ありますので、古い無線機と共に活躍させてあげる事にしました。

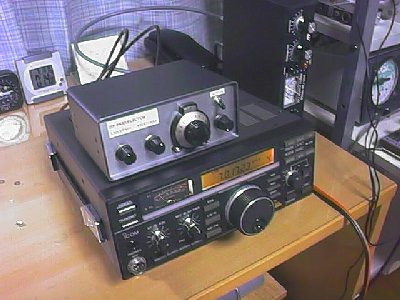

☆完成したPRE-SERECTOR
基本回路は旧HJ誌の記事から頂戴しましたが、VR1個と抵抗2個で構成
する簡易型の連続可変アッテネーターも装備しました。

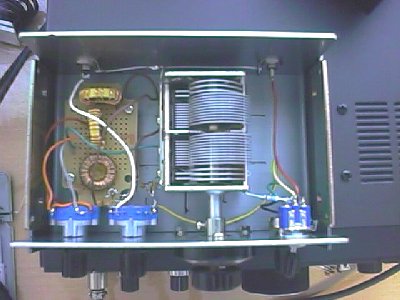

☆中味は、こうなってます。
IC-726からの「引き出し」は、20dBアッテネーターの抵抗R102/103を
取り外し、そこから「リニア制御用ピンジャック」へ「渡り線」を追
加しました。この方法ですとパターンカットをしませんので、スグに
オリジナルへ復元可能です。
当方のリニアはIC-PW1ですから、リニアコントロールはACC2のDINコ
ネクター経由で済み、このようにピンジャックを活用できるのです。
もちろん、他社のリニアでもACC1/2でコントロール可能です。
私はHL-66VをACC2で制御しています。
